Gateway de control para unidades de producción aire-agua (aerotermia), VRV y fancoils, diseñado para integrar y gestionar la producción térmica dentro del ecosistema KOOLNOVA. El módulo 100-GCP000 permite controlar paro/marcha, modos frío/calor y velocidades del fancoil desde un único dispositivo.

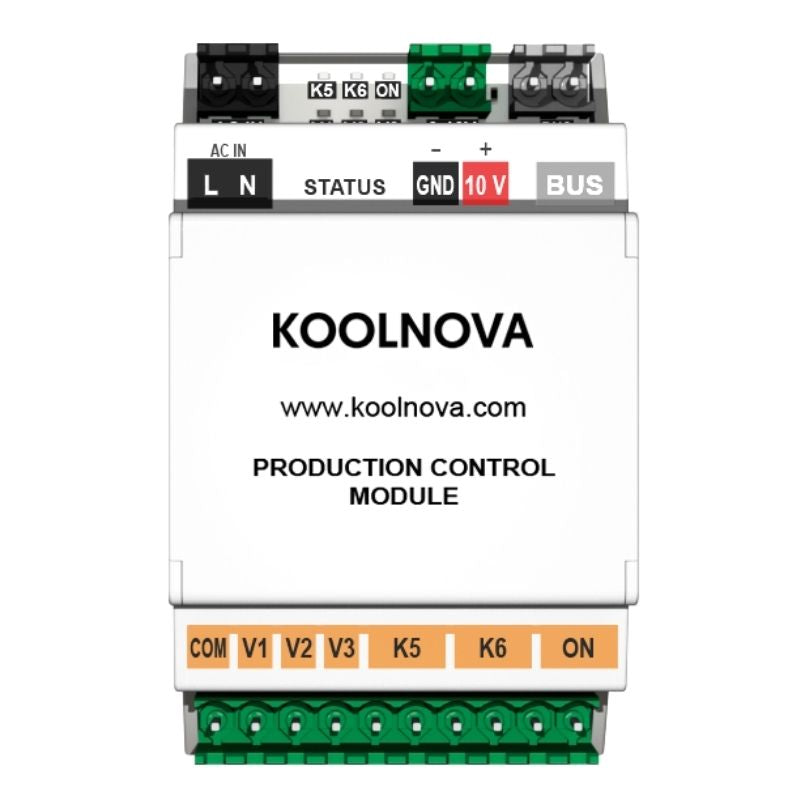

Gateway de producción KOOLNOVA 100-GCP000 | Aerotermia · VRV · Fancoils
El KOOLNOVA 100-GCP000 es un gateway universal de producción que permite la integración y control centralizado de sistemas aire-agua (HGS / aerotermia), VRV y fancoils. Un único módulo configurable que adapta su funcionamiento al tipo de instalación, simplificando cuadros eléctricos y mejorando la eficiencia del sistema.
La comunicación con el sistema se realiza mediante el BUS KOOLNOVA (dos hilos sin polaridad) y dispone de alimentación externa a 230 Vac. Su formato permite montaje en carril DIN, facilitando una instalación ordenada y profesional.
Configuración flexible (5 modos)
- Fancoil ON/OFF con 3 velocidades.
- Fancoil ON/OFF con control de velocidad 0-10 V.
- Aerotermia ON/OFF con selección de modos frío / calor.
- Fancoil ON/OFF (3 velocidades) + aerotermia frío/calor.
- Fancoil ON/OFF (0-10 V) + aerotermia frío/calor.
Funcionalidades principales
- Entrada BUS KOOLNOVA (24 Vdc · 2 hilos sin polaridad).
- Salida de relé aislado para paro/marcha del fancoil.
- Salida de relé aislado para control de la producción del sistema.
- Salida 0-10 V para control de velocidad del fancoil.
- Selección de unidad interior (AC1-AC2-AC3-AC4) mediante interruptores.
- Compatible con instalaciones con hasta 4 fancoils.
- Autodiagnóstico mediante LEDs de estado.
Beneficios
- Unifica el control de producción y distribución.
- Reduce el número de módulos necesarios en el cuadro.
- Alta compatibilidad con aerotermia, VRV y sistemas híbridos.
- Integración total con el sistema KOOLNOVA.
Datos técnicos principales
| Característica | Valor |
|---|---|
| Modelo | 100-GCP000 |
| Alimentación | 230 V AC |
| Comunicación | BUS KOOLNOVA (24 Vdc) |
| Salidas relé | Producción + fancoil |
| Salida analógica | 0–10 V |
| Montaje | Carril DIN |
| Grado de protección | IP20 |
Guía rápida de instalación – Gateway de producción
Incluye esquemas de conexión para fancoils, aerotermia aire-agua, selección de modos frío/calor, configuración de interruptores y tabla de autodiagnóstico por LEDs.
