Módulo de control para sistemas radiantes (suelo radiante/refrescante, techo radiante y radiadores) diseñado para el control de etapas de frío y calor por zonas dentro del ecosistema KOOLNOVA. El modelo 100-MSR002 permite una gestión eficiente y segura mediante comunicación por BUS KOOLNOVA y montaje PLUG&PLAY.
♨️ Módulo de suelo radiante KOOLNOVA 100-MSR002 | 8 zonas

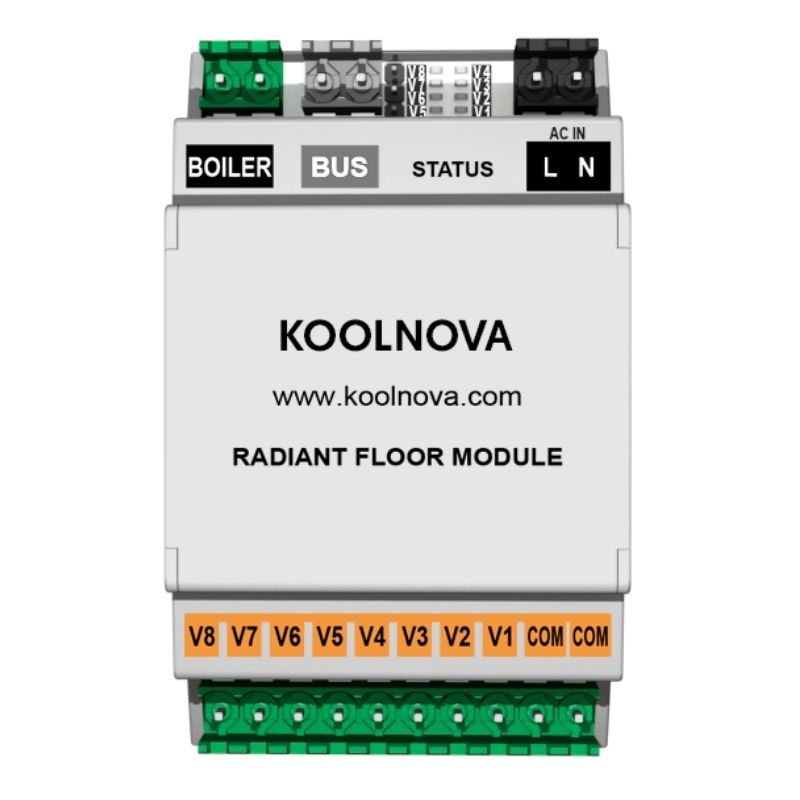

El KOOLNOVA 100-MSR002 es un módulo específico para el control de sistemas radiantes multizona, tanto en calefacción como en refrigeración. Permite gestionar de forma independiente hasta 8 zonas, actuando sobre electroválvulas, colectores o relés de etapa, y coordinando el funcionamiento de la bomba de circulación o caldera.
La comunicación se realiza mediante el BUS KOOLNOVA (2 hilos sin polaridad), lo que facilita una integración rápida con las unidades de control KOOLNOVA y los termostatos RADIO o CABLE del sistema.
⚙️ Características principales
- Control de suelo radiante, techo radiante/refrescante y radiadores.
- Gestión de etapas de frío y calor por zonas.
- 8 salidas de relé aislado N.O. para control de hasta 8 zonas.
- Salida de relé aislado N.O. para control ON/OFF de caldera o bomba de circulación.
- Comunicación mediante BUS KOOLNOVA (2 hilos sin polaridad).
- Instalación PLUG&PLAY.
- Montaje en carril DIN.
🌍 Beneficios
- Control preciso por zonas en sistemas radiantes.
- Mayor eficiencia energética en instalaciones de aerotermia.
- Integración total con el sistema KOOLNOVA.
- Instalación rápida y ordenada en cuadros eléctricos.
- Ideal para viviendas unifamiliares, villas y proyectos profesionales.
📊 Datos técnicos principales
| Modelo | 100-MSR002 |
| Alimentación | 100–240 V AC · 50/60 Hz |
| Consumo máximo | 0,15 A |
| Salidas de relé zonas | 8 × N.O. aisladas |
| Relé caldera / bomba | 1 × N.O. aislado |
| Capacidad de carga | 5 A / 277 Vac · 5 A / 30 Vdc |
| Comunicación | BUS KOOLNOVA |
| Montaje | Carril DIN (3 módulos) |
| Dimensiones | 90 × 54 × 61 mm |
| Peso | 156 g |
| Grado de protección | IP20 |
📄 Guía rápida de instalación – Módulo de suelo radiante
Documentación oficial KOOLNOVA para la correcta instalación y conexionado del módulo de suelo radiante 100-MSR002, incluyendo esquemas de cableado, asignación de zonas y diagnóstico mediante LEDs de estado.
Incluye: conexión de electroválvulas (V1–V8), relé de bomba/caldera, BUS KOOLNOVA (2 hilos sin polaridad), posición de jumpers por defecto, registro de zonas y tabla de autodiagnóstico por LED.
